AUCOTEAM-Prüflabor
Druck-Zug-Prüfen
Vor allem die Automobilbranche setzt mehr denn je auf Komponentenprüfungen anstelle von Fahrzeugtests. So werden für elektrische Kleinteile wie Sensoren und Steckverbinder immer vielseitigere Prüfabläufe gefordert, z. B. in der LV 214 Prüfvorschrift für Steckverbinder sowie in kundenspezifischen Lastenheften.

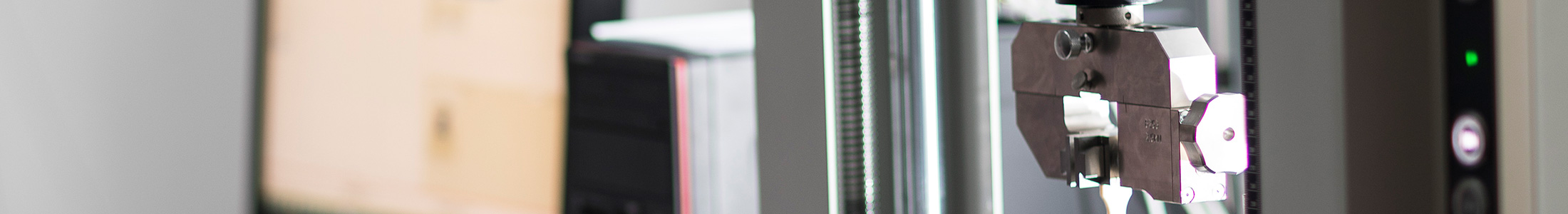

Zwei Druck-Zug-Prüfeinrichtung der Fa. Zwick/ Roell bis 100 kN
Wir prüfen:
- kraft- oder lagegeregelt
- Prüfgeschwindigkeit von 0,001 mm/min bis 1500 mm/min stufenlos einstellbar
- zyklische Belastungen möglich
- Ansteuerung und Auswertung über Software
- Ergebnisauswertung in Tabellenform
- Auswertung z.B. mittels Kraft-Weg-Diagramm
- mit Kontaktüberwachung
Beispiele für Druck-Zug-Prüfungen
- Steckeraufsteckkraft
Druck auf Stecker bis dieser sicher eingerastet ist - Leitungszugtest
Prüfling fixiert, Zug über Leitung(en), auch mehraxial möglich - Steckerdurchdrückfestigkeit
Stecker eingerastet, Krafterhöhung z.B. bis 100 N - Abziehkraftbedarf
Kraftermittlung zum Abziehen des Steckers bei offener Steckerverriegelung - Steckerverriegelungshaltekraft
Stecker eingerastet, Zug über Stecker oder Leitung - Pin Push & Pull Test
Druck und Zug direkt an den Pins, z.T. bis zum Eindrücken/Ausziehen - Gehäusestabilität
Krafteinwirkung direkt auf das Gehäuse, z.B. an Druckanschlüssen
Normen
- ISO 527 Kunststoffe – Bestimmung der Zugeigenschaften
- ISO 604 Kunststoffe – Bestimmung von Druckeigenschaften
- VW 80106 Steckanschluss an und in Elektrik- und Elektronikkomponenten im Kfz
- LV 214 Kfz-Steckverbinder
sowie diverse firmenspezifische Lastenhefte
